Viessmann Split Luft/Wasser-Wärmepumpe Vitocal 200-S AWB-M-E-AC 201.E08 2C 230V Mit Warmwasserspeicher 100-W CVAB 300l – Z025126

Eigenschaften

• Länge: 2.8
• Breite: 70.6
• Höhe: 168.7
• Farbe: Weiß
• CSR-Merkmale: Smart

Viessmann Luft/Wasser-Wärmepumpenpaket mit Vitocal 200-S, Typ: AWB-M-E-AC 201.E08 2C 230V mit Wärmepumpenregelung, Warmwasserspeicher Vitocell 100-W CVAB 300l, Montagehilfe Aufputzinstallation und Zubehör, bestehend aus:

Luft/Wasser-Wärmepumpe Split-Ausführung Vitocal 200-S, Typ: AWB-M-E-AC 201.E08 2C 230V und mit Wärmepumpenregelung, Außeneinheit in vitographite und Inneneinheit in vitopearlwhite – Z022688

Modulierende Luft/Wasser-Wärmepumpe Split-Ausführung bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.
Für Heizungsanlagen mit 2 direkten ungemischten Heiz-/Kühlkreisen oder einem direkten Heiz-/Kühlkreis ohne Mischer und einem gemischten Heiz-/Kühlkreis mit Mischer.

Die Luft/Wasser-Wärmepumpe Vitocal 200-S nutzt die Wärme, die in der Außenluft kostenlos zur Verfügung steht. Das garantiert eine kostengünstige und umweltfreundliche Wärmeversorgung. Optional können Sie die Wärmepumpe im Sommer auch zum Kühlen einsetzen.

Aufgebaut ist die Vitocal 200-S in Split-Bauweise. Der effiziente, drehzahlgeregelte Scroll-Verdichter und der Ventilator sind in der Außeneinheit untergebracht. Die Inneneinheit nimmt unter anderem Wärmetauscher und Regelung auf und überzeugt zudem durch ihre kompakte, raumsparende Bauweise.

Ausstattungsmerkmale Wärmepumpe 200-S:

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
• Umweltfreundliches Kältemittel R32 mit einem niedrigen GWP von 771 (GWP = Global Warming Potential)
• Komfortabel durch reversible Ausführung für Heizen und Kühlen
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• Internetfähig durch integriertes WLAN oder Service-Link
• Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
• Geführte Inbetriebnahme über ViGuide

Lieferumfang Wärmepumpe 200-S:

Außeneinheit:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter und Advanced Acoustics Design (AAD)
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
• Energieeffiziente Abtauung über Kreislaufumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Kältemittel R32 mit einem GWP-Wert von 771 nach IPPC AR6

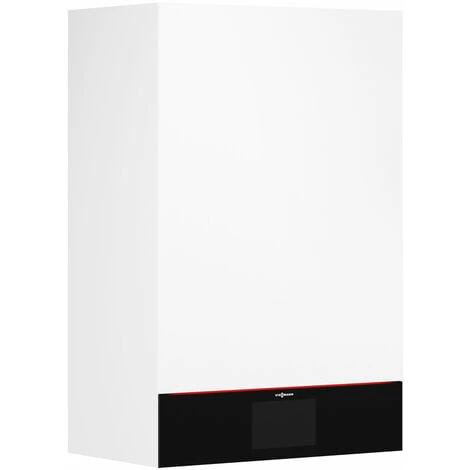

Inneneinheit:

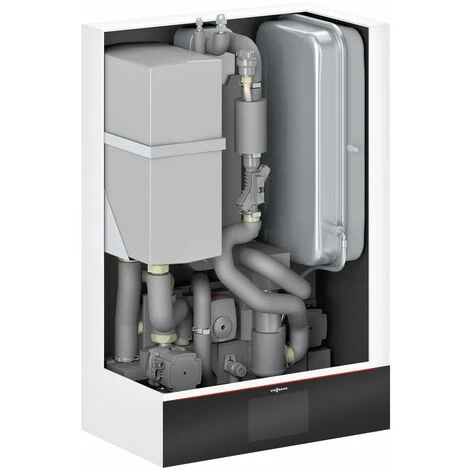

• Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
• Mit eingebauter Hocheffizienz-Umwälzpumpe für 2 direkte oder 1 direkten und einen gemischten Heiz-/Kühlkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser-Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor, effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Außentemperatursensor (leitungsgebunden)
• Steckbare Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
• Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps
• Lokaler Zugriff für Service und Inbetriebnahme über App

Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen (Zubehör) herstellen.

Technische Daten Wärmepumpe 200-S:

• Farbe Außeneinheit: Vitographite
• Farbe Inneneinheit: Vitopearlwhite
• Bei Betriebspunkt A2/W35:
• • Nenn-Wärmeleistung: 5,29 kW
  • Elektronische Leistungsaufnahme: 1,26 kW
  • Leistungszahl (COP): 4,19
• Bei Betriebspunkt A7/W35:
• • Nenn-Wärmeleistung: 6,95 kW
  • Elektronische Leistungsaufnahme: 1,39 kW
  • Leistungszahl (COP): 5,0
• Bei Betriebspunkt A -7/W35:
• • Nenn-Wärmeleistung: 6,4 kW
  • Elektronische Leistungsaufnahme: 2,087 kW
  • Leistungszahl (COP): 3,12
• Lufteintrittstemperatur Heizbetrieb:
• • Lufttemperatur min.: -20 °C
  • Lufttemperatur max.: 45 °C
• Lufteintrittstemperatur Kühlbetrieb:
• • Lufttemperatur min.: 15 °C
  • Lufttemperatur max.: 45 °C
• Heizwasser (Sekundärkreis):
• • Max. Vorlauftemperatur (Verdichter): 60 °C
  • Zulässiger Betriebsdruck: 3 bar
  • Zulässiger Betriebsdruck: 0,3 MPa
• Elektrische Werte Außeneinheit:
• • Nennspannung Verdichter: 1/N/PE 230 V/50 Hz
  • Anlaufstrom Verdichter: 10 A
• Elektrische Werte Inneneinheit:
• • Nennspannung Regelung: 1/N/PE 230 V/50 Hz
  • Absicherung intern: T 6,3 A
  • Elektronische Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 1(PWM): 60 W
  • Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 1: 0,2
  • Elektronische Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 2 (PWM): 25 W
  • Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 2: 0,2
  • Nennspannung: 1/N/PE 230 V/50 Hz
  • Oder Nennspannung: 3/N/PE 400 V/50 Hz
  • Heizleistung: 8 kW
• Kältemittel R32:
• • Kältemittelfüllmenge: 1,5 kg
  • Treibhauspotenzial (GWP): 771
  • CO2-Äquivalent: 1,16 t
• Anschlüsse:
• • Heizwasservorlauf: Cu 28 x 1,0 mm
  • Heizwasserrücklauf: Cu 28 x 1,0 mm
  • Vorlauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
  • Rücklauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
  • Flüssigkeitsleitung: 6 mm
  • Heißgasleitung: 16 mm
• Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
• • Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 192 %
  • Wärmenennleistung: 8 kW
  • Jährlicher Energieverbrauch: 2998 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 134 %
  • Wärmenennleistung: 7 kW
  • Jährlicher Energieverbrauch: 4414 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 154 %
  • Wärmenennleistung: 9 kW
  • Jährlicher Energieverbrauch: 5657 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 118 %
  • Wärmenennleistung: 9 kW
  • Jährlicher Energieverbrauch: 7171 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 232 %
  • Wärmenennleistung: 4 kW
  • Jährlicher Energieverbrauch: 874 kWh
  • Jahreszeitbedingte Raumheizungs-Energieeffizienz: 154 %
  • Wärmenennleistung: 3 kW
  • Jährlicher Energieverbrauch: 1206 kWh
  • Schallleistungspegel Außen: 54 dB
  • Schallleistungspegel Innen: 40 dB
• Abmessungen Außeneinheit (Länge / Breite / Höhe): 500 x 1.080 x 850 mm
• Gewicht Außeneinheit: 95 kg
• Abmessungen Inneneinheit (Länge / Breite / Höhe): 360 x 450 x 920 mm
• Gewicht Inneneinheit: 75 kg

Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung:

• Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
• Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
• Mit Speichertemperaturregelung
• Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich
• Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
• Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
• Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
• Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Service Link (Low-Power-Funk)
• Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
• Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige

Service Link:

• Über Service Link werden – vorbehaltlich einer ausreichenden Mobilfunkabdeckung – automatisch ausgewählte Informationen, z. B. Störungsmeldung und eine Übersicht, der in der Anlage verbauten Steuer- und Erweiterungsmodule, an Viessmann übermittelt
• Das ermöglicht einen besseren Support im Störungsfall (Datenschutzinformation unter viessmann.com/servicelink)
• Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet
• Eine anschließende Einstellung des Service Link bleibt vorbehalten

Warmwasserspeicher Vitocell 100-W CVAB 300 L – Farbe vitopearlwhite – Z021912

Senkrecht stehender Speicher-Wassererwärmer mit einer Heizwendel. Zur Trinkwassererwärmung in Verbindung mit Heizkesseln.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Zulässige Heizwasser-Vorlauftemperaturen bis 160 °C. Für Trinkwassertemperaturen bis 95 °C.
Zulässige Betriebsdrücke heizwasserseitig bis 25 bar, trinkwasserseitig bis 10 bar.

Lieferumfang / Ausstattung Vitocell 100-W:

• Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
• Ummantelung aus Stahlblech, epoxidharzbeschichtet
• Stellfüße
• Speicherzelle und Heizwendel aus Stahl
• Korrosionsgeschützt durch Ceraprotect-Emaillierung
• Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
• Klemmsystem für Tauchtemperatursensoren/Temperaturregler/Thermometer

Technische Daten Vitocell 100-W:

• Speicherinhalt: 300 L
• Länge: 668 mm
• Breite: 706 mm
• Höhe: 1687 mm
• Gewicht mit Wärmedämmung: 115 kg
• Kippmaß: 1790 mm
• Energieeffizienzklasse: B
• Warmhalteverluste: 68,8 W
• Inhalt: 300 l

einschließlich folgendem Zubehör:

• Montagehilfe für Aufputz-Montage: Für Split-Inneneinheiten mit einer Gerätebreite von 600 mm
• • Befestigungselemente
  • Armaturen
• Installations-Set für Bodenmontage der Außeneinheit
• • Kupferrohr 6 x 1 mm mit Wärmedämmung für Flüssigkeitsleitung, Ring mit 12,5 m
  • Kupferrohr 16 x 1 mm mit Wärmedämmung für Heißgasleitung, Ring mit 12,5 m
  • 2 Stück Konsolen aus Edelstahlprofilen für Bodenmontage
  • 10 m Thermo-Isolierband 50 x 3 mm, Farbe: Weiß
• Tauchtemperatursensor (NTC 10 kOhm): Zur Erfassung einer Temperatur in einer Tauchhülse. Mit Anschlussleitung (5,8 m lang) und Stecker.

Lieferumfang Paket:

• 1 Stk. Vitocal 200-S AWB-M-E-AC 201.E08 2C – Z022688
• 1 Stk. Montagehilfe AP 600mm – ZK06304
• 1 Stk. Installations-Set Bodenmontage 6 / 16 – ZK06313
• 1 Stk. Vitocell 100-W Typ CVAB, 300 l – Z021912
• 1 Stk. Tauchtemperatursensor (NTC 10 kOhm) – 7438702

Hersteller-Nr.: Z025126
